SZG系列双锥回转真空干燥机

关键词：SZG系列双锥回转真空干燥机,双锥回转真空干燥机,双锥真空干燥机,双锥干燥机,真空干燥机

产品概述：双锥回转真空干燥机是在密闭的夹层中通入热源(如热水，低压蒸汽或导热油)，热量经内壳传给被干燥物料。物料处于真空状态，蒸汽压下降使物料表面的水份(溶剂)更容易蒸发了，并由真空泵及时排出回收。物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出三个过程不断进…

在线订购

产品详情图片集锦

一、产品概述
SZG双锥真空干燥机是我厂结合国内同类产品技术所开发的新一代干燥装置，双锥真空采用皮带--链条两弹性联接方式，因而设备运行平稳。特别设计的工艺，充分体现了两支轴的良好同心，热媒及真空系统均采用可靠的机械密封和旋转接头。它既可无级调速，又能进行恒温控制。
本设备从以高温导热油为热媒介质，到中温蒸汽以及低温热水的加热方式一应俱全。干燥粘性物料时，本厂将在罐内为您特别设计“抄板”机构或设置滚珠。

二、工作原理
◎ 在密闭的夹层中通入热源(如热水，低压蒸汽或导热油)，热量经内壳传给被干燥物料。
◎ 在动力驱动下，罐体作缓慢旋转，罐内物料不断地翻动、混合，从而达到强化干燥的目的。
◎ 物料处于真空状态，蒸汽压下降使物料表面的水份(溶剂)更容易蒸发了，并由真空泵及时排出回收。物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出三个过程不断进行，物料在很短时间内达到干燥目的。
三、适应物料
适用化工、制药、食品等行业的粉状、粒状及短纤维的混合、干燥，以及需低温干燥的物料(如生化制品等)。更适用于易氧化、易挥发、热敏性、强烈刺激、有毒性物料和不允许破坏结晶体的物料的干燥，以及Z终产品需要极低含水量的物料干燥。

四、工艺流程示意图--溶剂回收流程

双锥回转真空干燥机安装示范
五、性能特点
◎ 采用自动恒温控制，可以干燥生化制品和矿物原料，温度可在20～160^oC之间。
◎ 设备维修操作简便，易清洗。
◎ 热效率高，比一般烘箱提高2倍以上。
◎ 间接加热．物料不会被污染，符合“GMP”要求。

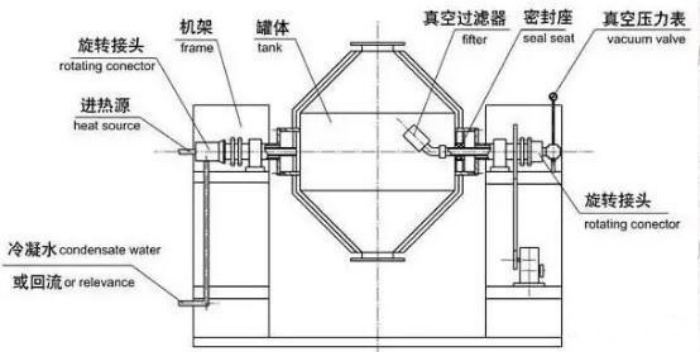

六、设备结构示意图

七、技术规格

名称/规格	SZG-100	SZG-350	SZG-500	SZG-750	SZG-1000
罐内容积(L)	100	350	500	750	1000
装料容积 (L)	≤50	≤175	≤250	≤375	≤500
加热面积 (m2)	1.16	2	2.63	3.5	4.61
转速 (rpm)	4 - 6
电机功率 (kw)	0.75	1.1	1.5	2	3
占地面积长×宽(mm)	2160×800	2260×800	2350×800	2560×1000	2860×1300
回转高度(mm)	1750	2100	2250	2490	2800
罐内设计压 (Mpa)	-0.1-0.15
夹套设计压力 (Mpa)	≤0.3
工作温度 (^oC)	罐内≤85 夹套≤140
用冷凝器时，真空泵型号	2X-15A	2X-15A	2X-30A	2X-30A	2X-70A
功率	2KW	2KW	3KW	3KW	5.5KW
不用冷凝器时，真空泵型号	SK-0.4	SK-0.8	SK-0.8	SK-2.7B	SK-2.7B
功率	1.5KW	2.2KW	2.2KW	4KW	4KW
重量(kg)	800	1100	1200	1500	2800

名称/规格	SZG-1500	SZG-2000	SZG-3500	SZG-4500	SZG-5000
罐内容积(L)	1500	2000	3500	4500	5000
装料容积 (L)	≤750	≤1000	≤1750	≤2250	≤2500
加热面积 (m2)	5.58	7.5	11.2	13.1	14.1
转速 (rpm)	4 - 6
电机功率 (kw)	3	4	5.5	7.5	11
占地面积长×宽(mm)	3060×1300	3260×1400	3760×1800	3960×2000	4400×2500
回转高度(mm)	2940	2990	3490	4100	4200
罐内设计压 (Mpa)	-0.1-0.15
夹套设计压力 (Mpa)	≤0.3
工作温度 (^oC)	罐内≤85 夹套≤140
用冷凝器时，真空泵型号	JZJX300-8	JZJX300-4	JZJX600-8	JZJX600-4	JZJX300-4
功率	7KW	9.5KW	11KW	20.5KW	22KW
不用冷凝器时，真空泵型号	SK-3	SK-6	SK-6	SK-9	SK-10
功率	5.5KW	11KW	11KW	15KW	18.5KW
重量(kg)	3300	3600	6400	7500	8600
